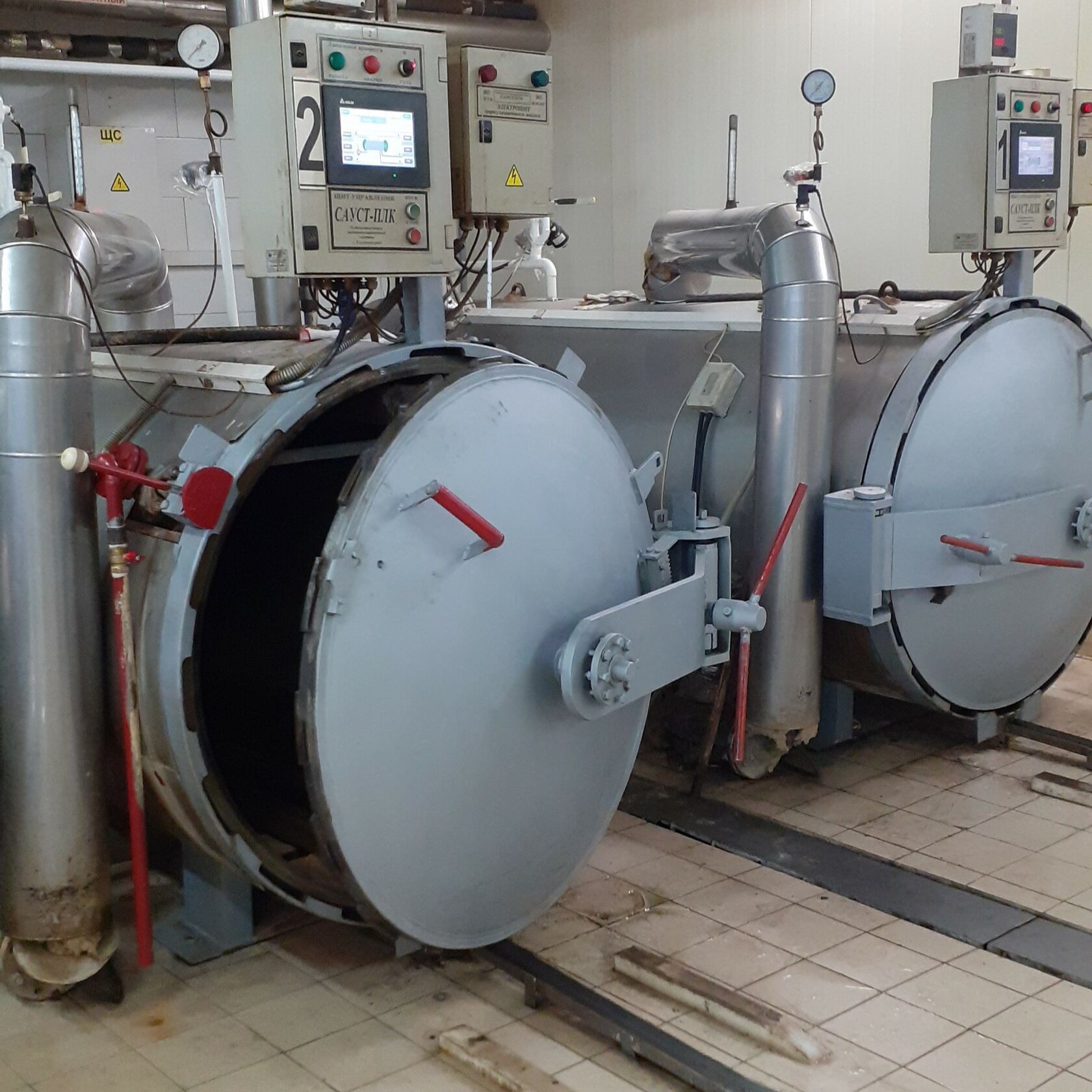

Модернизация горизонтальных автоклавов

В России и странах СНГ имеется значительное количество  консервных предприятий, оснащенных устаревшими горизонтальными автоклавами разных марок. Обвязка этих автоклавов и система автоматики обычно находятся в нерабочем состоянии, они разукомплектованы или физически и морально устарели.

Компания РАС неоднократно производила замену автоматики и доработку корпусов автоклавов, в том числе, ведущих мировых производителей.

См также :

Корпуса автоклавов, как правило, находятся в нормальном техническом состоянии. Эти корпуса путем реконструкции можно относительно недорого превратить в современный автоклав оросительного типа. Консервы в таких автоклавах обрабатываются струями горячей воды с воздушным противодавлением,  текучей пленкой покрывающей  упаковку, обеспечивая  равномерный прогрев.

В модернизированных автоклавах  возможна стерилизация консервов в любой упаковке (стекло, жесть,  термостойкие пакеты Дой-Пак, бутылки СРР, ламистерные банки, готовые блюда в гибких пакетах и на подложке, супы и молоко в пластиковых бутылках, детское питание в стеклянных баночках и пластиковой упаковке, кормов для животных в полимерных пакетах и т.д.)

  Главные преимущества:

      Высокая точность поддержания температуры в любой точке автоклава (равномерность теплового поля). Это было неоднократно подтверждено теплофизическими исследованиями температурного поля автоклава

     В отличие от многих аналогов, наличие байпасов позволяет, в экстренной ситуации, в ручном режиме - в обход автоматики и клапанов - управлять процессом

     Снижение потребления пара в 2 раза по сравнению с водяной стерилизацией

     Снижение потребления воды в 3 раза по сравнению с водяной стерилизацией

воздух

продувка

пар

вода

слив

продукт

продукт

   Как правило, модернизация делается  следующим образом: Заказчик имеет или приобретает по согласованию с нами бывший в употреблении горизонтальный автоклав. Мы проектируем обвязку, изготавливаем и поставляем для этого автоклава систему автоматического управления САУСТ-ПЛК и дополнительное оборудование. Заказчик своими силами по нашим эскизам  производит  несложные механические работы, которые в общем случае заключаются в следующем:

  1.  Зачистка корпуса автоклава изнутри и снаружи

  2.  Глушение ненужных отверстий в корпусе автоклава.

  3.  Изготовление барботера и установка его в корпус автоклава.

  4.  Изготовление и установка оросительного устройства.

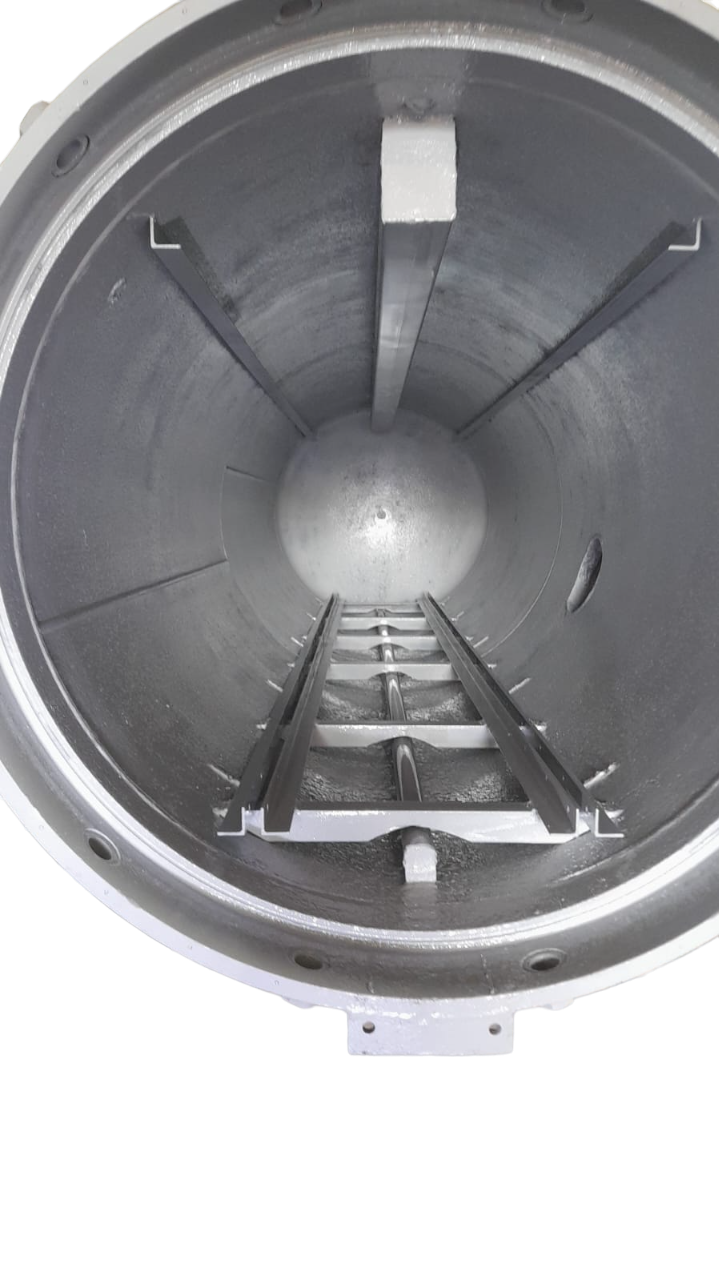

  5.  Ремонт рольганга (или изготовление и установка) для перемещения корзин с продукцией  внутри автоклава.

  6.  Изготовление узлов обвязки.

  7.  Обвязка автоклава.

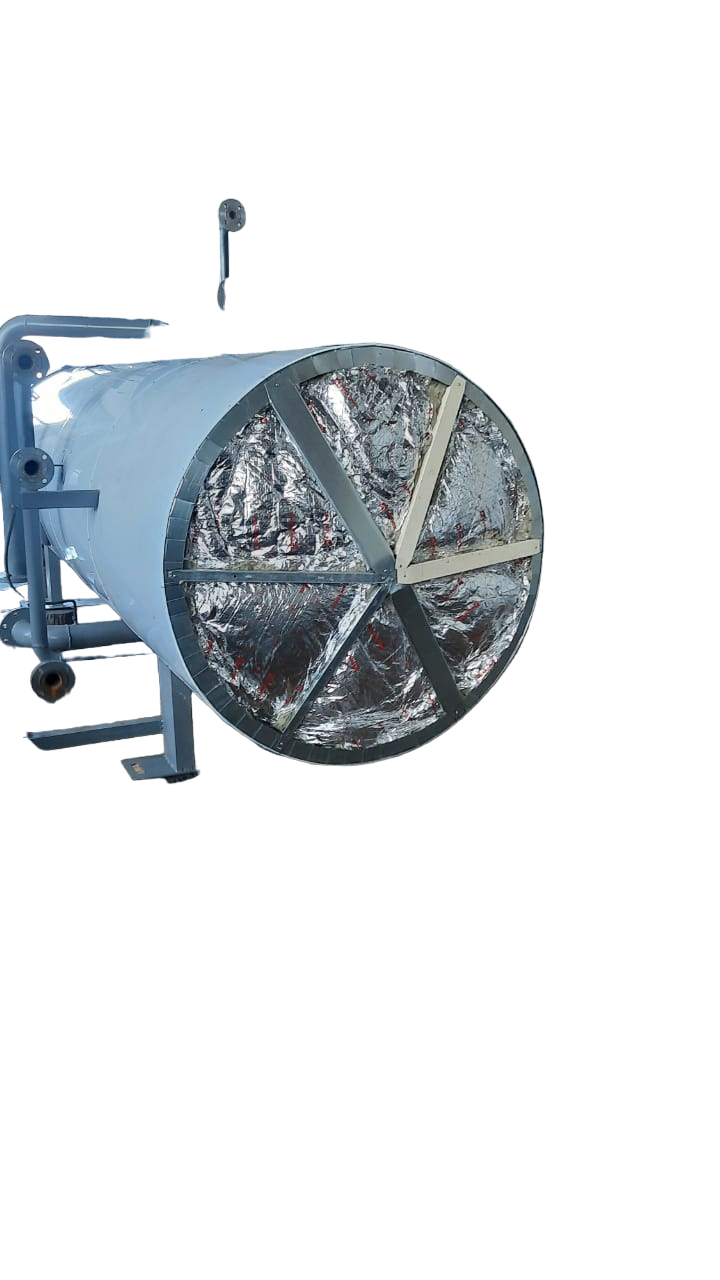

  8.  Теплоизоляция автоклава (по желанию Заказчика).

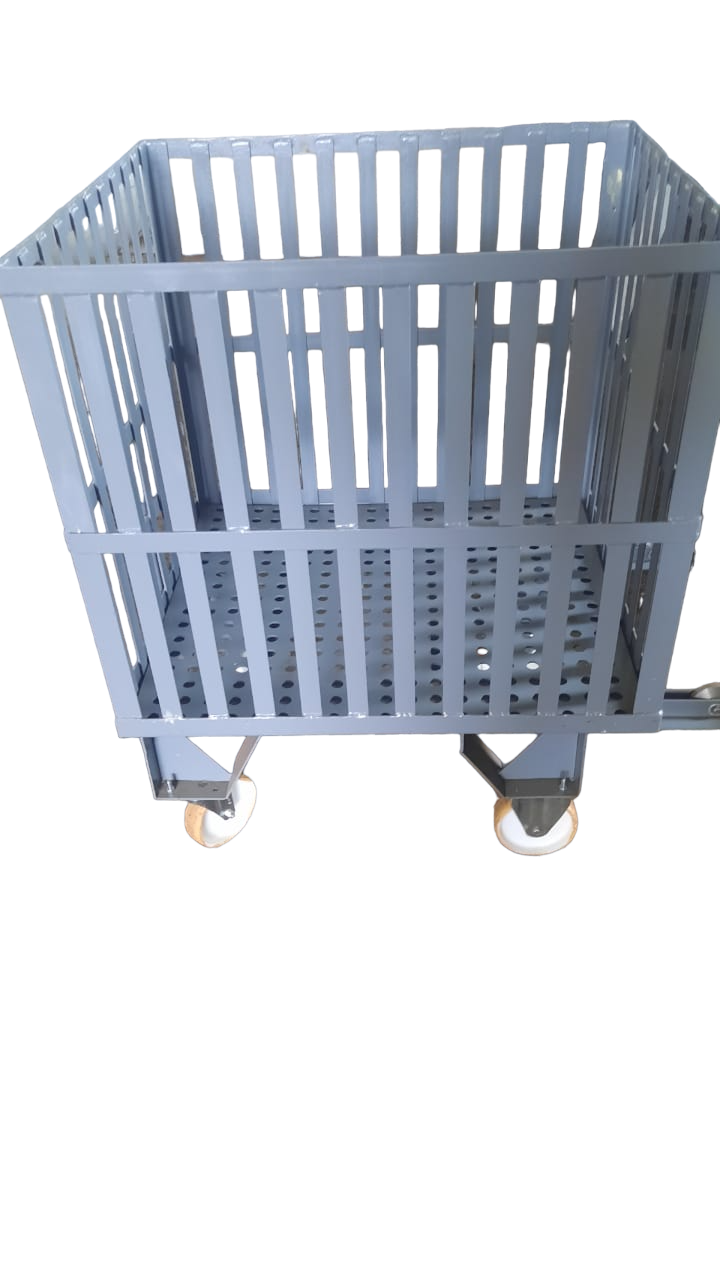

  9.  Изготовление корзин и отделяющихся корзин, при необходимости (или размещение заказа на их изготовление).

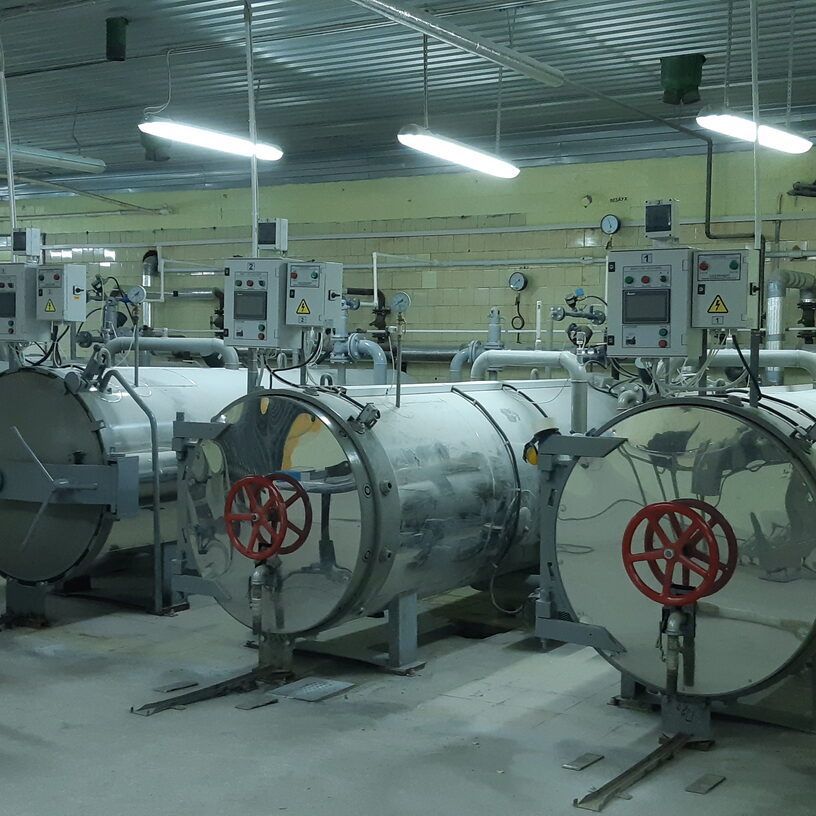

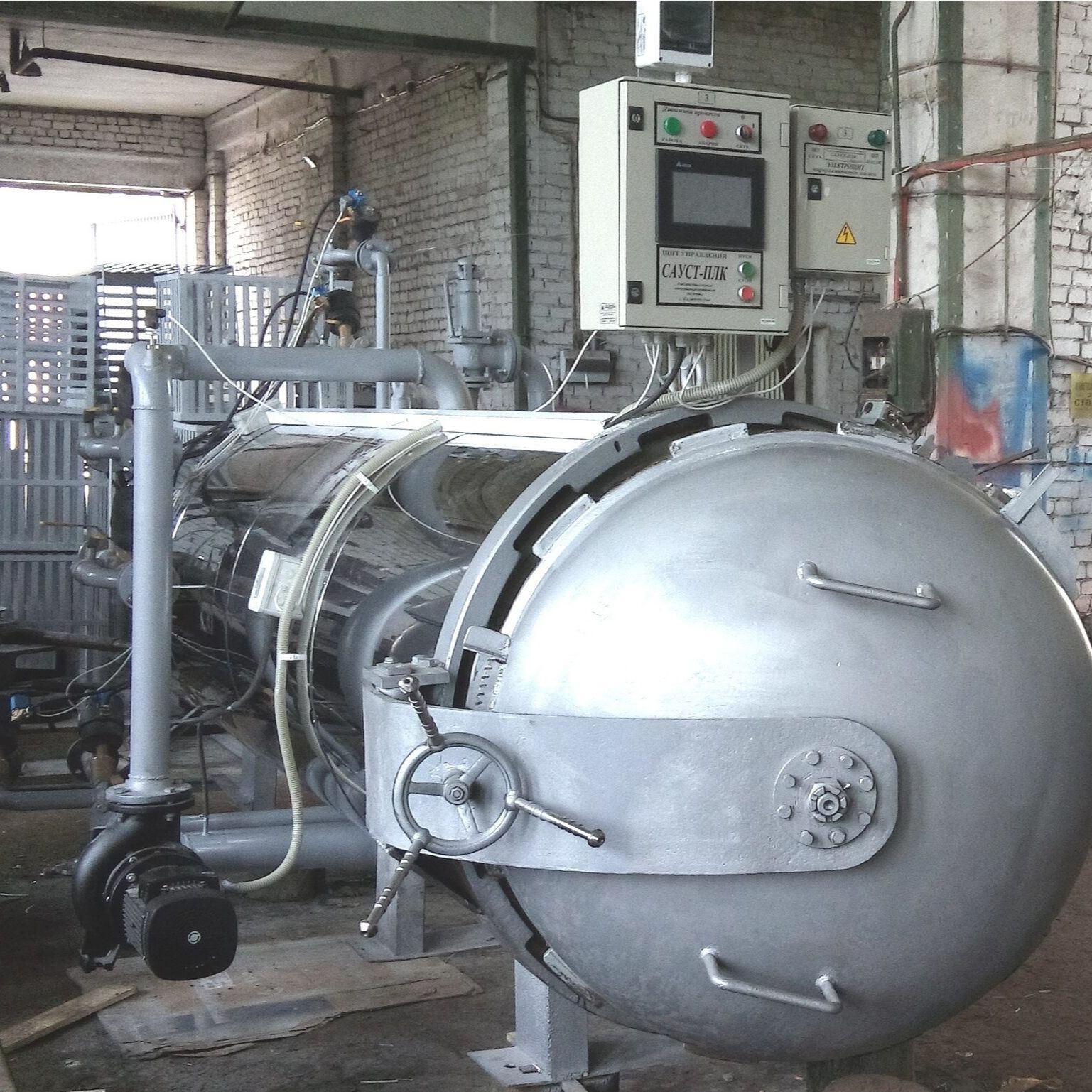

Модернизированный автоклав

   При заказе модернизации автоклава необходимо указать:

  1.    Тип (марка) модернизируемого автоклава (если известен)

  2.    Изготовитель и год выпуска автоклава (если известны)

  3.    Рабочий объем автоклава, внутренний диаметр и длина корпуса

  4.    Материал корпуса ( котловая сталь или нержавеющая сталь)

  5.    Наличие и состояние оросительного устройства внутри автоклава

  6.    Наличие управляемых клапанов, их марку и тип (пневматические, электрические),  количество и состояние (рабочее, нерабочее)

  7.    При рабочем состоянии клапанов, необходимо указать их диаметры, напряжение питания,  род тока, потребляемую мощность

  8.    Наличие циркуляционного насоса, его марка (тип), изготовитель, рабочие характеристики (напор, расход, мощность электродвигателя)

  9.    Желательно прислать фото автоклава (снаружи и изнутри).

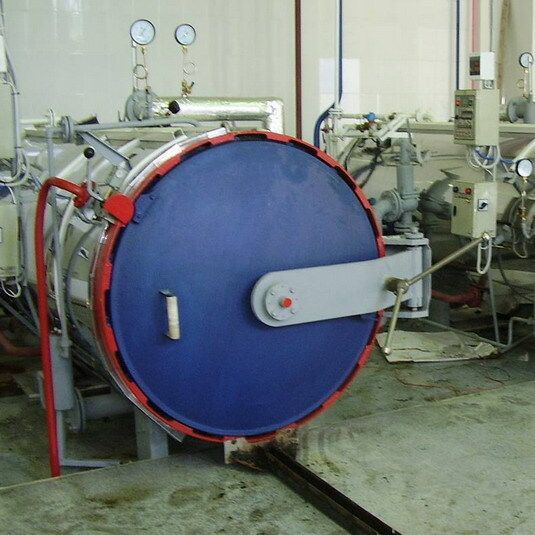

Модернизированный автоклав МАГ

   ООО "РАС" поставляет следующее оборудование:

     Эскизы и документацию по модернизации и обвязке автоклава

     Насос циркуляционный "Грундфос"

     Преобразователи давления и температуры в автоклаве

     Управляемые пневматические клапаны  (5 комплектов) "Danfoss"

     Фильтр-осушитель управляющего воздуха

     Щит управления САУСТ, электронный индикатор температуры и давления

     Блок датчиков уровня воды

     Фитинги, шланги для подключения клапанов, кабели электрические и сигнальные

   Пуско-наладка и ввод автоклава в эксплуатацию может быть  произведен нашими специалистами.  Во время запуска  специалисты- наладчики делятся не только своими техническими знаниями, но и технологическими рекомендациями, основываясь на огромном опыте, накопленном за 25 лет.
  Автоматизация автоклава осуществляется с использованием системы САУСТ-ПЛК. После установки системы САУСТ-ПЛК заказчик получает в свое распоряжение современный, недорогой, экономичный в эксплуатации оросительный автоматизированный автоклав типа МАГ, пригодный для стерилизации  консервов в любой упаковке (стекло, жесть,  термостойкие пакеты Дой-Пак, бутылки СРР, ламистерные банки, готовые блюда в гибких пакетах и на подложке, супы и молоко в пластиковых бутылках, детское питание в стеклянных баночках и пластиковой упаковке, кормов для животных в полимерных пакетах и т.д.)
